Лазерный датчик расстояния Lidar [D3A3] для Dreame D9 Max Gen2 / D10 Plus Gen2 / D20 / D20 Pro/ F10 / Trouver S10 / Xiaomi S40 / S40C / L40 Ultra CE / L40s Pro Ultra [D-WPFTBCD-V1.0.1]

Лазерный датчик расстояния Lidar [D3A3] для Dreame D9 Max Gen2 / D10 Plus Gen2 / Trouver S10 / Xiaomi S40 / S40C [D-WPFTBCD-V1.0.1]

Лазерный датчик расстояния LiDAR (LDS) D3A3 — ключевой навигационный модуль роботов-пылесосов Dreame и Xiaomi. Именно этот узел отвечает за построение карты помещения, определение расстояния до объектов и точное планирование маршрута уборки.

Датчик вращается внутри башни лидара и непрерывно сканирует помещение лазерным лучом. Полученные данные обрабатываются платой управления и превращаются в карту квартиры. Благодаря этому робот-пылесос понимает где стены, мебель и препятствия, а также может строить эффективный маршрут уборки без хаотичных движений.

Если лидар выходит из строя, робот начинает двигаться неправильно: может вращаться на месте, терять карту помещения, ехать хаотично или выдавать ошибку датчика расстояния. Замена модуля D3A3 полностью восстанавливает корректную навигацию и работу алгоритмов уборки.

Совместимость

Когда требуется замена лидара

• Робот-пылесос перестал строить карту помещения.
• Устройство вращается на месте при начале уборки.
• Пылесос ездит хаотично и не понимает расположение стен.
• Робот часто врезается в мебель и препятствия.
• Карта квартиры постоянно сбрасывается.
• Робот сообщает об ошибке лазерного датчика.

Ошибки при неисправности

• Ошибка лидара Dreame.
• LDS sensor error.
• Ошибка датчика расстояния.
• Робот не строит карту помещения.
• Пылесос ездит хаотично.
• Навигация работает неправильно.

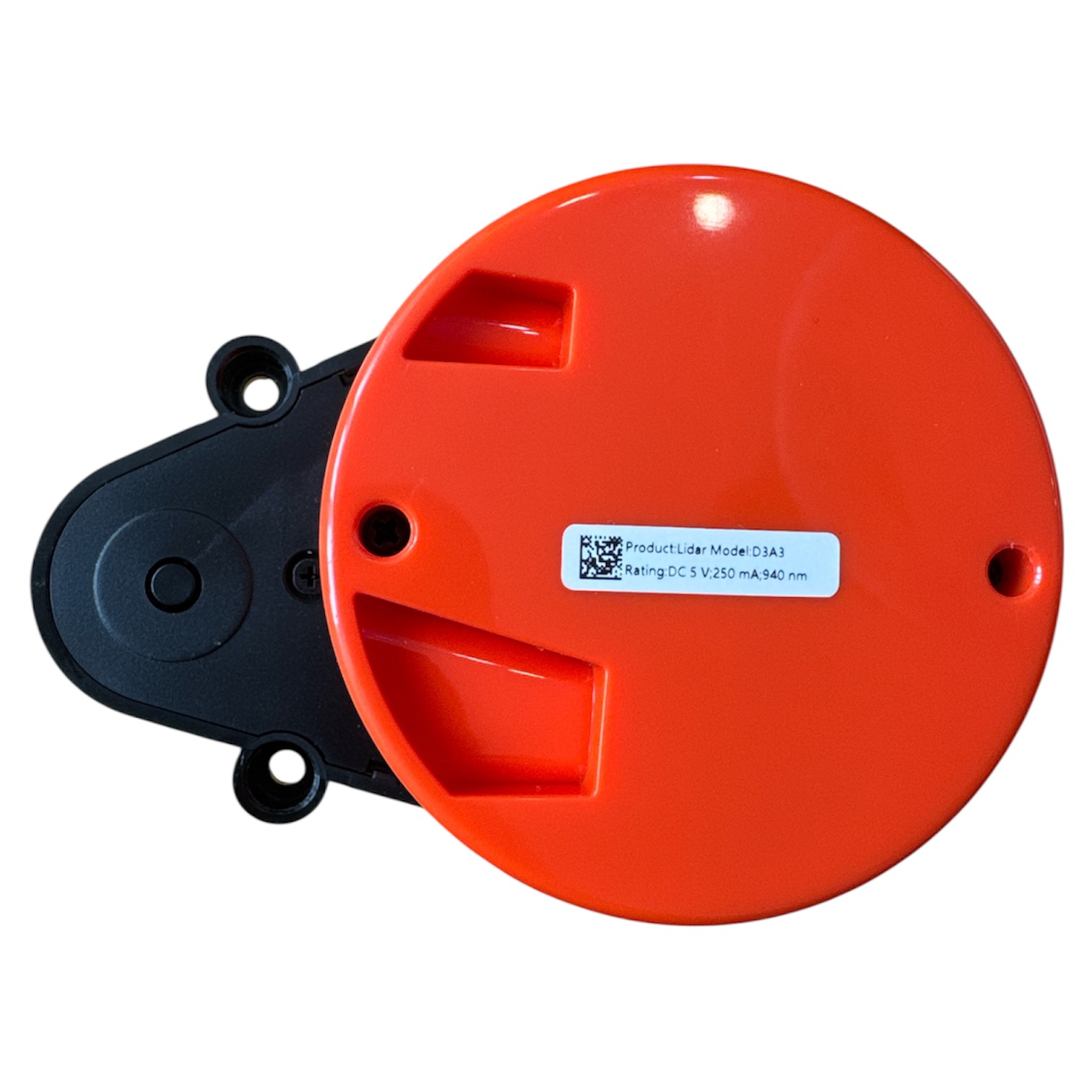

Характеристики

• Тип детали: лазерный датчик расстояния (LiDAR / LDS)
• Модель лидара: D3A3
• Маркировка платы: D-WPFTBCD-V1.0.1
• Питание: DC 5 V
• Потребляемый ток: 250 mA
• Длина волны лазера: 940 nm
• Тип двигателя: шаговый мотор вращения
• Тип подключения: многоконтактный разъём
• Функция: построение карты помещения и навигация робота

Описание и конструкция

Модуль лидара состоит из нескольких ключевых компонентов: оптического лазерного излучателя, фотоприёмника, вращающегося механизма сканирования и платы обработки сигналов. Шаговый двигатель вращает сенсор, обеспечивая круговое сканирование помещения на 360 градусов.

Плата управления обрабатывает отражённый лазерный сигнал и рассчитывает расстояние до объектов. Эти данные передаются в основную систему робота, где строится карта помещения и рассчитывается маршрут уборки.

Важно

• Перед заменой лидара рекомендуется очистить верхнее окно башни лидара — загрязнение часто вызывает ошибки навигации.
• Если робот сообщает об ошибке лидара, проверьте свободное вращение башни — иногда её блокируют волосы или мусор.
• При установке модуля важно аккуратно подключить разъём и не повредить кабель.

Преимущества

• Полное восстановление навигации робота-пылесоса.
• Корректное построение карты помещения.
• Точное определение расстояния до препятствий.
• Стабильная работа алгоритмов уборки.
• Совместимость с популярными моделями Dreame и Xiaomi.
