Материнская плата Xiaomi Mi Roborock E5 (E552-00 / E502-02)

Материнская плата Xiaomi Mi Roborock E5 (E552-00 / E502-02)

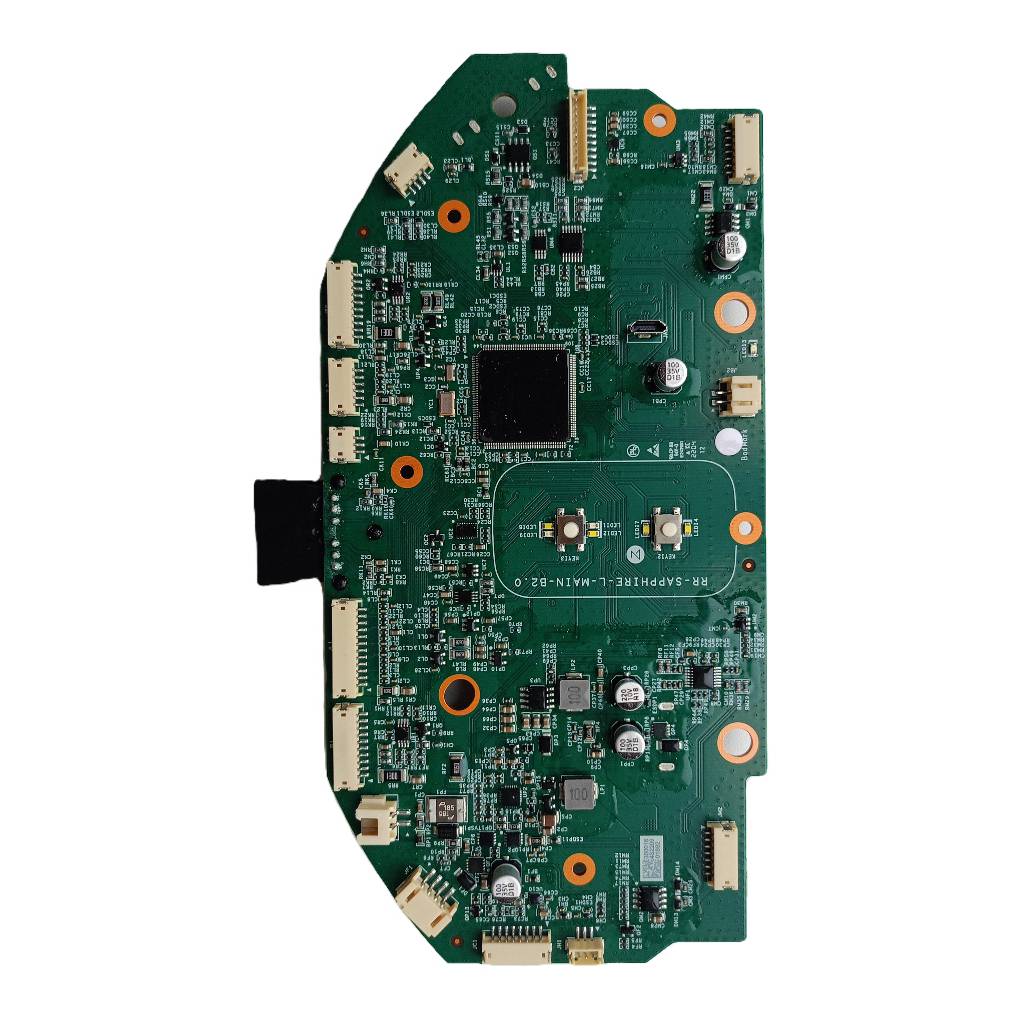

Материнская плата Xiaomi Mi Roborock E5 (E552-00 / E502-02) — основная плата управления робота‑пылесоса, координирующая работу двигателей, датчиков и питания. Предназначена для роботов серии E5 с кодами корпуса E552-00 / E502-02; на фото видна маркировка PCB RR-SAPPHIRE-L-MAIN-B2.0 и характерные разъёмы, что помогает сверить совместимость.

Когда требуется замена

• Робот не включается или самопроизвольно перезагружается при исправной батарее и базе.
• Нет реакции на кнопки, индикация ведёт себя нестандартно, не стартует уборка.
• Одновременно перестают работать несколько узлов (датчики, приводы) при целых шлейфах и разъёмах.
• Есть следы перегрева, коррозии или механическое повреждение платы.

Ошибки при неисправности

• Робот не запускает цикл уборки, мигают индикаторы, отсутствует реакция на команды.
• Проблемы с зарядкой при исправных контактных площадках и аккумуляторе.
• Потеря связи и управления при целых шлейфах и коннекторах.

Характеристики

• Тип детали: материнская плата (основная плата управления робота‑пылесоса).
• Совместимость: Xiaomi Mi Roborock E5, коды корпуса E552-00 / E502-02.
• Маркировка печатной платы: RR-SAPPHIRE-L-MAIN-B2.0 (по фото).
• Цвет PCB: зелёный.
• Форма платы: изогнутая с вырезами; разъёмы расположены вдоль длинных кромок.
• Монтаж: несколько (≥6) металлизированных отверстий с оранжевыми анодными кольцами, равномерно по периметру.
• Разъёмы: шлейфовые FPC/ZIF и угловые проволочные (JST‑style) SMD.
• Элементы на плате: крупный центральный контроллер/SoC; 2 тактовые кнопки; SMD электролитические конденсаторы; индуктивности с маркировкой «100».

Важно

Перед заменой полностью обесточьте робот и обязательно отсоедините аккумулятор. Сверьте модель устройства и коды E552-00 / E502-02, а также маркировку PCB RR-SAPPHIRE-L-MAIN-B2.0 и расположение разъёмов с вашей старой платой. Подключайте шлейфы аккуратно, не перегибая, соблюдайте антистатические меры. Совместимость с другими ревизиями, помимо указанных, не подтверждена.

Преимущества

• Штатные посадочные места и коннекторы под Xiaomi Mi Roborock E5 (E552-00 / E502-02).
• Чёткая маркировка платы RR-SAPPHIRE-L-MAIN-B2.0 упрощает идентификацию и подбор.
• Визуально подтверждаемые ориентиры: зелёная PCB, 2 тактовые кнопки, разъёмы по кромкам, индуктивности «100».

Условия доставки

• Доставка по всей России с отслеживанием
• Возможен самовывоз в Уфе
• Доступна отправка через Авито Доставку
• Надёжная упаковка с защитой от повреждений
