Плата кнопки Wi-Fi / Reset для Dreame D20 / D20 Pro [R2566-WIFI-RESET-B]

Плата кнопки Wi-Fi / Reset для Dreame D20 / D20 Pro [R2566-WIFI-RESET-B]

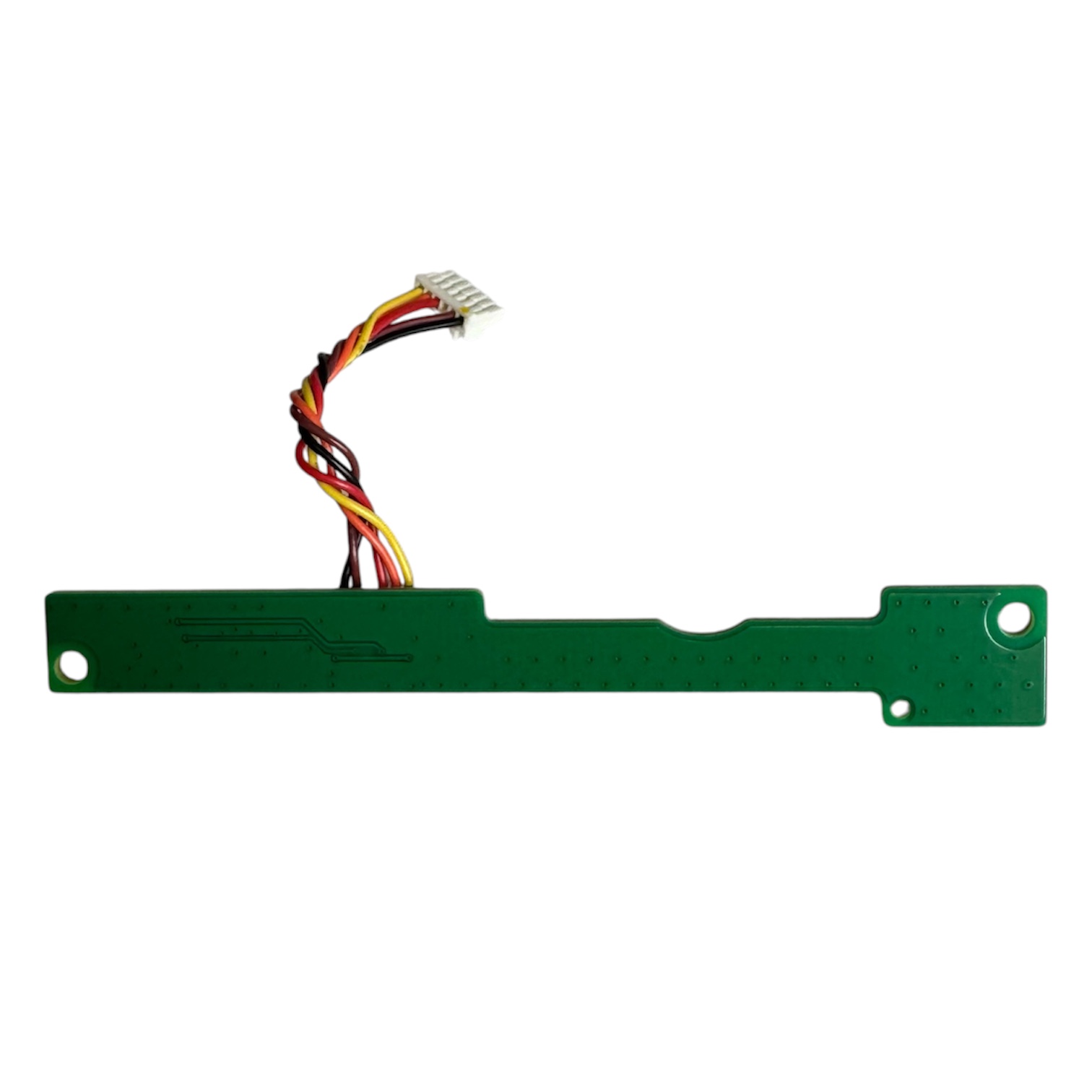

Плата кнопки Wi-Fi / Reset для Dreame D20 / D20 Pro [R2566-WIFI-RESET-B] — это дочерняя плата с тактильной кнопкой и разъёмом, отвечающая за включение режима настройки Wi‑Fi и сброс на роботах-пылесосах Dreame D20 и Dreame D20 Pro. Плата имеет маркировку R2566-WIFI-RESET-B, зелёный текстолит, установленный жгут проводов с белым разъёмом и конструктив с двумя крепёжными отверстиями для точной посадки.

Когда требуется замена

• Робот не входит в режим настройки Wi‑Fi (нет реакции на нажатие кнопки Reset).
• Сброс настроек не срабатывает или срабатывает нестабильно.
• Механическое повреждение платы, оторванный/повреждённый жгут или разъём.
• Следы окисления/влаги на плате, залипание или отсутствие клика у кнопки.

Ошибки при неисправности

• Невозможно запустить сопряжение с приложением: индикаторы не переходят в режим подключения.
• Нажатие на кнопку не вызывает никаких действий или приводит к кратковременной перезагрузке без сброса.
• Робот периодически теряет сеть сразу после попытки настройки (признак плохого контакта разъёма/жгута).

Характеристики

• Назначение: плата кнопки Wi‑Fi/Reset для Dreame D20 и Dreame D20 Pro.

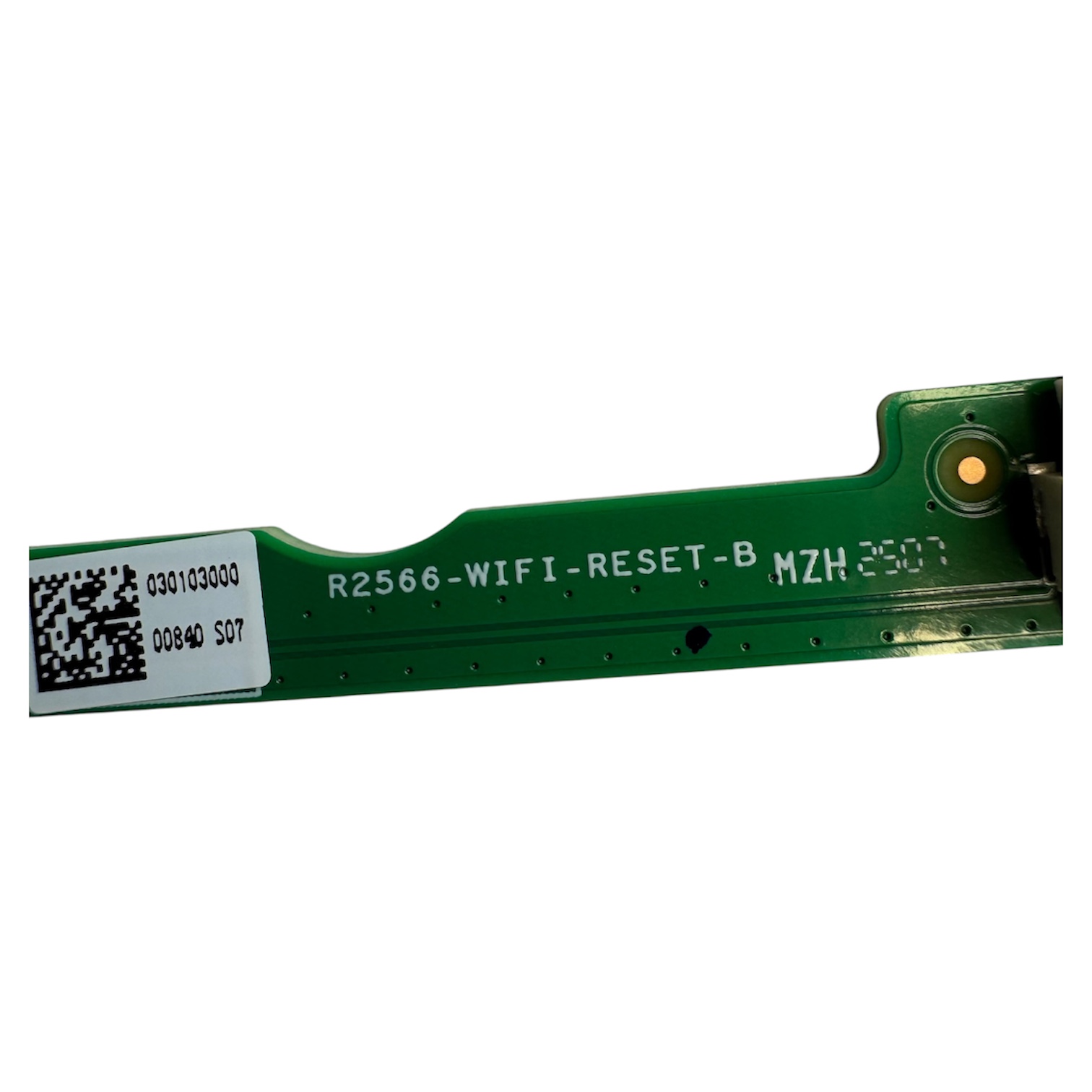

• Маркировка платы: R2566-WIFI-RESET-B (на шёлкографии указано «R2566-WIFI-RESET-B MZH 2507»).
• Цвет PCB: зелёный.

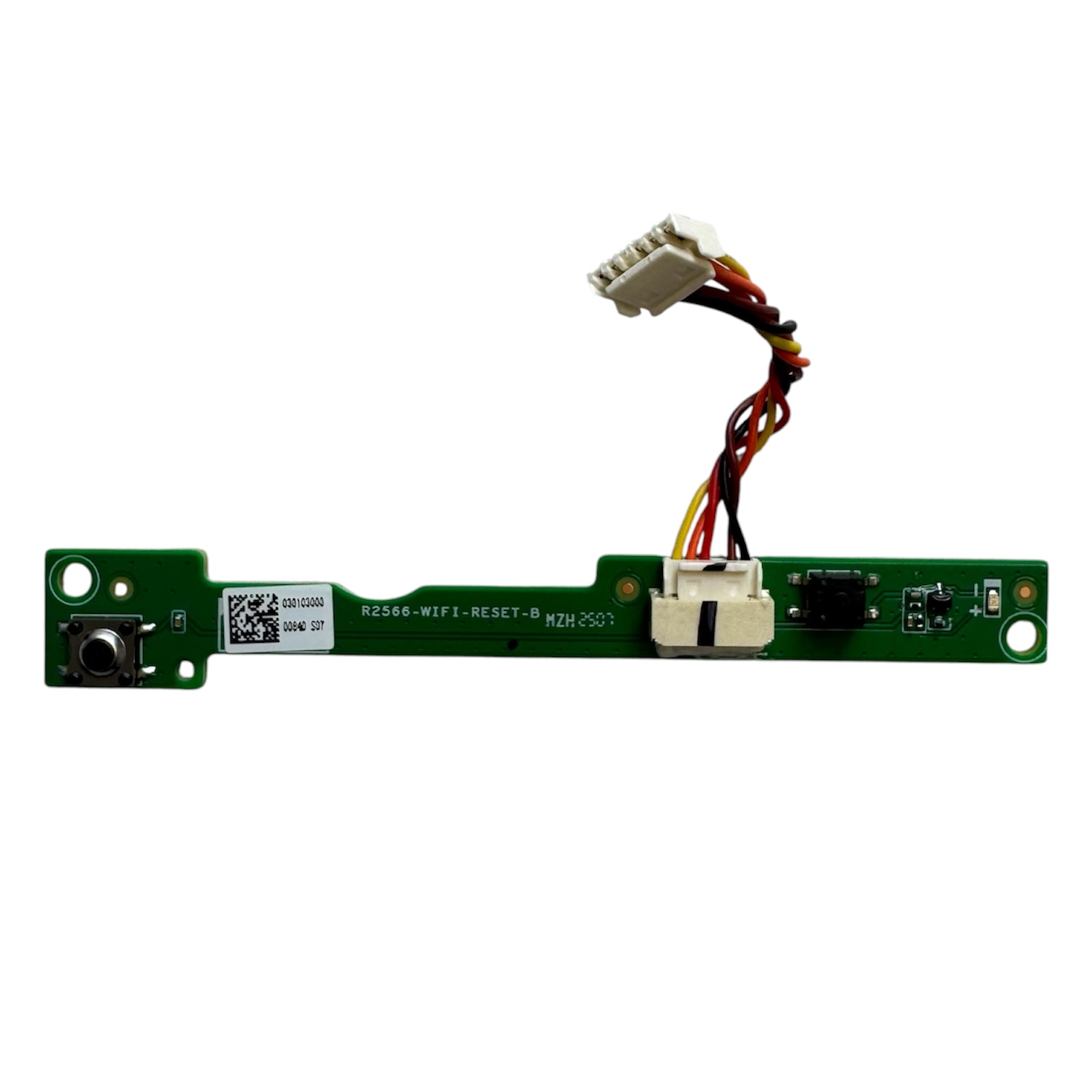

• Кнопка: тактильная (tact switch), расположена в левой части платы.
• Разъём: белый board-to-wire; установлен жгут проводов (мультиколор).
• Крепление: 2 сквозных крепёжных отверстия по краям + дополнительное небольшое отверстие справа.
• Форма: узкая продолговатая плата с выемкой/проточкой по центру для посадочного места.
• Элементы на плате: рядом с разъёмом виден чёрный SMD-компонент.
• Сервисные наклейки: QR/серийная с цифрами «030103000», «00840 S07» (номер может отличаться от партии к партии).
• Электрические параметры на фото не указаны — руководствуйтесь сервисной документацией.

Важно

Перед установкой полностью обесточьте робот-пылесос и соблюдайте ESD‑защиту. Сравните вашу снятую плату по маркировке R2566-WIFI-RESET-B и расположению отверстий. При сборке аккуратно проложите жгут: не пережимайте и не перекручивайте проводку, убедитесь, что разъём зафиксирован до щелчка.

Преимущества

• Точная идентификация по маркировке R2566-WIFI-RESET-B для соответствующих моделей.
• Установленный жгут с разъёмом упрощает монтаж и снижает риск ошибочного подключения.
• Крепёжные отверстия и выемка платы обеспечивают правильную посадку без доработок.
